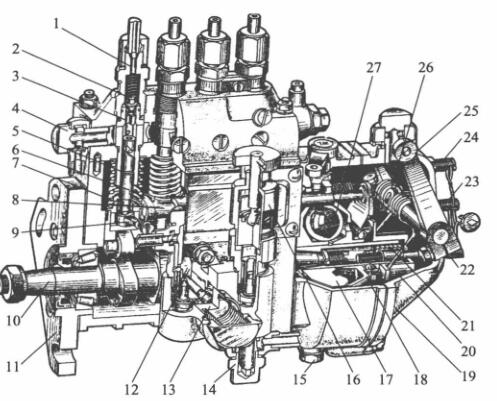

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

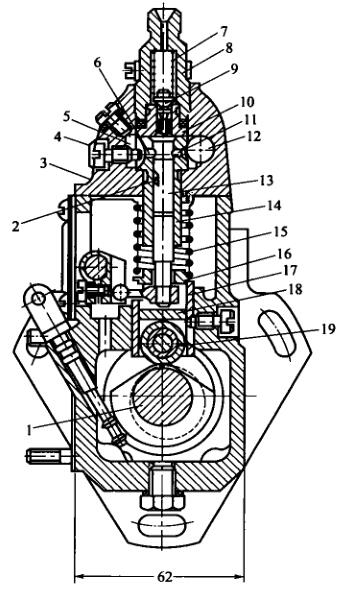

   I号喷油泵的分泵构造图

1-髙压液压管管接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油广西顶博发电机组制造; 5-套简; 6-注塞泵; 7-注塞泵扭簧; 8-油门螺杆;  9-调接臂; 10-凸轮轴轴; 11-固定不变接盘; 12-输油管道管泵扁心轮; 13-输油管道管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动程序盘; 18-从动盘; 19-外壳; 20-滑套; 21-较准扭簧; 22-用油量整改广西顶博发电机组制造; 23-怠速急停开关广西顶博发电机组制造; 24-高速公路急停开关广西顶博发电机组制造; 25-调压手柄; 26-调压扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体前壳的关键意义是确认提供的油开使时的精准性，关于多缸柴油密度机一般说来，还在确认各缸提供的油时的相符性。起确认效应的局部是中键下部分到整改水泥垫块上正等轴测图的长度H。当喷液压油泵凸轮轴轴传动蜗轮与曲轴传动蜗轮相对应地理位置必然时，H越大，轴向柱塞泵关停进油孔的时尽早，提供的油开使时也尽早。反过来，H越小，提供的油开使时越廷迟。由此要依照方案和疲劳试验给出比较适合的中键体运转长度H，以确认提供的油开使时的精准性。

1-凸轮机构轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-确定螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫板; 19-滚轴

  而对于多缸机，各分泵的H值应相同。修正保护层垫件在喷油阀出厂的时均已调好，不容随着交换。保护层垫件是用高耐磨建筑材料弄成相结行热办理以上升硬性，因而利用中难以磨坏。如长用时利用后磨坏较多，可换面利用。

  喷液压真空泵泵体分左右俩部分，喷液压真空泵上体用在配置程序液压泵泵泵偶件及油多阀偶件，生殖器用在配置程序轴承轴、中键体和输液压真空泵等。泵体前侧东部开了检视窗孔，以便于检修和调整高压油泵量。下方有检视汽车机油面的检视孔。喷液压真空泵上体中含一道油道，与各液压泵泵泵套筒很多的马蹄形油槽相连。马蹄形油槽则与液压泵泵泵套筒上的进、回油孔相连。由输液压真空泵供来的高压油使用进液压管管直接头进到油道中。油道中的重油车重压由装在回液压管管直接头内的回油阀操作，一必须控制在5～10kPa区间内。液压过低，在液压泵泵泵下滑时，重油车不可能快使用进油孔进到液压泵泵泵上侧油腔。当油耗太多而使液压提高时，剩余的重油车会顶开回油阀流向重油车细滤器中。
