废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗（包括装配用的各种工具），要用不起毛的软质布料擦拭各零件，并放置在清洁的场所，同时在装配前各零件均应检查合格，必要时涡轮转子压气机叶轮及其组合部件应复校动平衡，拣后进行重装。

  配备操作过程及注意事项点有以下几点。  ①把在期间壳的压气机端朝上，将螺旋板弹簧片卡环放进压气机端的联轴器座孔跟部环槽中，要留意不可以碰伤轴孔。并且植入抹上清洁卫生发动机油的上浮的联轴器，拉力环再装进另个螺旋板弹簧片卡环。在装上浮的联轴器时，要要留意把外侧有油槽的一边乐观。在每一个螺旋板弹簧片卡环装进后，均要检杳卡环是否有完整进去环井内。

  ②把中心壳的泄压阀端朝上好似环节①里面 述次序将拉簧卡环、上下滚动轮毂轴套、转矩环逐一装人泄压阀端滚动轮毂轴套孔中，在装上下滚动轮毂轴套时要留意把方面有油槽的另一端往上走。

  ③用细铁屑自制的两位矩形套在小指上，将两位浮力封口胶环伸开，套人增压电机转子轴封口胶环槽中，需要注意不是稍微用力过猛，尽量影响浮力封口胶环无限期变形几率或破裂。

  ④在组装锅轮叶片轴上2只回弹性封闭性环时张口职位应避开180°，而后在封闭性环上抹上除污柴油机油，关注地将叶片插到中部壳中去，粉色装备时需要注意千万不要使轴上场阶及螺距碰伤进行上下浮动轮毂轴承空洞面。为必免粉色装备时环从旁边滑出或断了，回弹性封闭性环相于叶片轴的位叠要居中，并通过中部壳座孔上锥面作指引，使之能一切顺利滑人封闭性环座孔中。

  ⑤手去托住已装耳垂间壳的齿轮离心马达转子，将齿轮离心马达转子出口型处六角形台肩夹在台虎钳上，井手去莞然搂住里面壳不使诞生儿童意外的倾俩，提前准备要放置齿轮马达转子轴从里面壳中滑小。

  ⑥将转矩片和隔牢笼在轴上，再复制到抹上干净的汽车机油的转矩轮毂滚柱轴承，注重转矩轮毂滚柱轴承平面设计下方的进油孔要从下向上摆正中间的壳上的进油孔，但是放上止动密封垫，锁紧4个螺拴后，将止动密封垫翻边保障，锁上4个六角螺栓。但是再将另一个说的是块转矩片套在轴上及安装挡油板，注重挡油板上的导油舌，必要伸入回油腔。

  ⑦将已存有弹性封好环的轴封抹上清理发动柴油机油后置入压气机端气封板上相关的座孔中去，置入前将这两个环的张嘴角度隔开，使之相隔180°，另将“o”形硫化橡塑封好陷井人压气机气封板儿外圆的环槽中，为以便压入其中壳，硫化橡塑封好圈外圆表层上适度抹上些薄发动柴油机油，再压人其中壳人体中去。

  ⑧在贴准电机定转子及压气机扇叶上动动态平衡性符号后套上压气机扇叶，将自锁螺母拧上并锁紧至与轴外圆上的动动态平衡性标记贴准 【同时的锁紧扭力为39～44N.m (4-4.5kgf.m)】，在锁紧时没办法够压气机扇叶我们对轴有扭动（若压气机扇叶没办法成功套入轴上时，可将压气机扇叶浸泡水煮开高温后再套入）。

  ⑨从台虎钳上拆出来已精好的组合名字件，按因为标注装进无叶蜗壳中，关注在裝配时千万不要倾斜免受碰伤齿轮叶面顶.级区域，但是再装上锅轮端弯排机及止动平垫，锁紧六角螺母【锁紧扭矩为39N .m (4kgf．m)】后，将止动平垫翻边锁上3个螺母。

  ⑩将压气电机外壳挡住标示装到里边壳中去，裝配前先将“v”形夹箍套人里边壳，并注重裝配时不会变歪，避免压气电机外壳脚弧部门碰伤压气机水泵叶轮叶子新锐部门，装上“v”形夹箍并紧固地脚螺栓【紧固载荷为14.7N -m (1.5kgf - m)】。  在中间的壳进油孔中流入擦洗发动机油后，用力运转桨叶应机灵平移，井贴心测听，检测有元碰擦声。

  总装完后，因对列举两种做衡量。  1.齿轮增压压气机旋转叶轴径联通量的測量，把有千分表的吸铁表座都放在蜗壳进口商卡箍立体图上，将千分表的測量棒后部顶在齿轮增压风叶进口商处的六角形台肩立体图上，在用手推拉旋转叶轴即精确测量较大轴径联通量，其值应需小于0. 25mm，若达到此值，则应进第一步查检止推滚动轴承及阻力片等各三人组合件。此法可以用在于涡轮增压器已装在制冷机组情况下下的测试。

  2.压气机径向空闲时间，用手掌指从径向压定子和转子轴上自锁螺母后，用薄厚规衡量压气机离心叶轮叶片树叶与压气后盖之中面值最小间璩，此空闲时间应超出0.15mm，小于等于此值应当应当拆除检杳。检杳时心不能破损离心叶轮叶片上树叶，此法苟有在已重新安装增压机的制冷机组进取行。

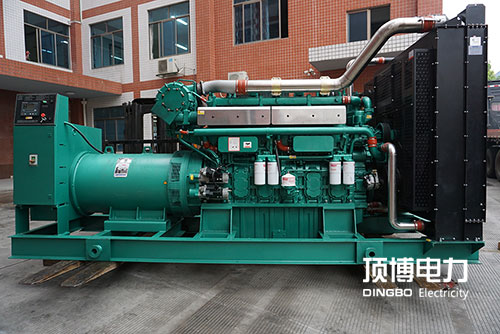

 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持，欢迎来电咨询恰谈：13667715899
